【特徴】
PB式ハンドホール
【作業工程】
PB式ハンドホール
【CADデータダウンロード】
設計基準強度FC=33N/mm
2
角枠、CR蓋共に設置可能
本体設計荷重 T-20・T-25

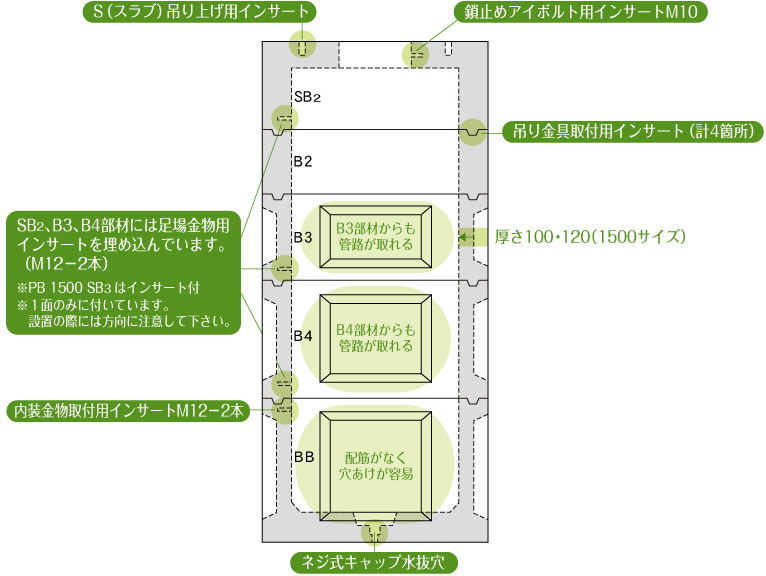

吊り金具取付用インサートは上面4箇所に埋め込んでいます。
内装金物取付用インサート(M12-2本)付
【 特 長 】
高品質、低コストで経済的
です。
配筋がないため現場での
穴あけが容易
です。
各部材が分割になっており現場での施工が簡単で、
高さ調節も容易
にできます。
BB部材(底つき)なしでも組み合わせることができ、管路を底からも取ることができます。
縁コンクリート・CR(キャップリング)が一体化しているので現場打ちコンクリートの必要がありません。
★設置と同時に道路の解放ができ、
現場管理の簡略化
が図れます
嵩上げリングの使用で設置状況にあわせて簡単に高さ調整ができます。
設置状況にあわせて軽・中・重荷重用の鉄蓋をご選択頂けます。
昇降口が壁側にあるので、足場金物のご利用で安全に昇降ができます。
※1000・1200・1500・2000サイズのみ
各サイズともに在庫を豊富にご用意しており、すぐにお届けすることができます。
部材同士のつなぎ目部分が凹凸になっており、防水材G−5(付着効果と防水効果があります)の防水効果を大いに生かすことができます。
防水ブチルテープ、エポキシパテの対応も可能です。
B3、B4部材からも管路を取ることができます。
厚さが100・120(1500サイズ)のため丈夫です。
水抜穴はネジ式のキャップを採用しています。ネジを締める事により外部からの水の侵入を防止でき、ネジを緩めて取り外すことで内側に溜まった水を容易に排出できます。
※ 製品は予告なく変更する事があります。ご了承下さい。
掘削、砂利地業
吊り金具をつけてBB部材(底つき)を4点吊りで据付レベル測定をして下さい。BB部材凹部のゴミ等をきれいに除去して下さい。
防水材G-5を水とよく練り混ぜて下さい
防水材G-5をBB部材凹部一杯に流しこんで下さい。
次の部材を4点吊りで施工して下さい。
ハンドホール内部に付着したGー5除去作業 硬化したGー5は除去出来ませんので、施工後すぐ拭き取って下さい。
最後にS,SBを施工して下さい。
組立状況
600型ハンドホール
名 称
承認図
削孔図
PB600□×600SB2
PB600□×900SB2
800型ハンドホール
名 称
承認図
削孔図
PB800□×800SB2
900型ハンドホール
名 称
承認図
削孔図
PB900□×600SB2
PB900□×900SB2
PB900□×1300SB2
1000型ハンドホール
名 称
承認図
削孔図
PB1000□×1000SB2
1200型ハンドホール
名 称
承認図
削孔図
PB1200□×1200SB2BB7
1500型ハンドホール
名 称
承認図
削孔図
PB1500□×1500SB3BB8
PB1500□×1800SB3BB8
2000型ハンドホール
名 称
承認図
削孔図
PB2000□×1500S
PB2000□×2000S
|
