PBN式ハンドホールの特徴
一体成形により現場にて本体組立不要!軽量(当社比40%減) 高品質・低コストで経済的です。

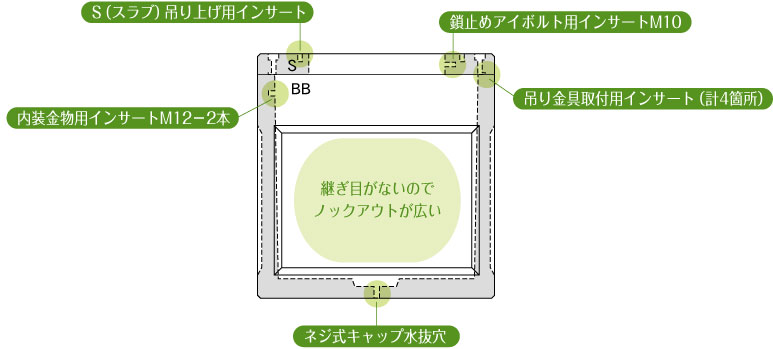

構造 設計基準強度FC=33N/mm2 角枠、CR蓋共に設置可能
  本体設計荷重 T-20 吊り金具取付用インサートは4箇所に埋め込んでいます。
  装金物取付用インサート(M12-2本)付
【 特 長 】
  • 高品質、低コストで経済的です。
  • 一体成形により現場での本体組立不要! ※縁コンクリート・CR(キャップリング)が一体化しているので現場打ちコンクリートの必要がありません。
    ★設置と同時に道路の解放ができ、現場管理の簡略化が図れます。
  • 軽量(当社比40%減)
    継ぎ目がないのでノックアウトが広く、さらに配筋がないため現場での穴あけが容易です。
    ★ご要望により、あらかじめ穴空け後に納品することもできます。
  • 嵩上げリングの使用で設置状況にあわせて簡単に高さ調整ができます。
  • 設置状況にあわせて軽・中・重荷重用の鉄蓋をご選択頂けます。
  • 水抜穴はネジ式のキャップを採用しています。ネジを締める事により外部からの水の侵入を防止でき、ネジを緩めて取り外すことで内側に溜まった水を容易に排出できます。
※ 製品は予告なく変更する事があります。ご了承下さい。
PBN式ハンドホールの作業工程

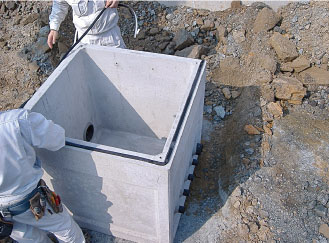

同梱のパッキンを付けます。
接着面の油・埃等を拭き取って下さい。
継目は10cm程度重ね合わせて下さい。

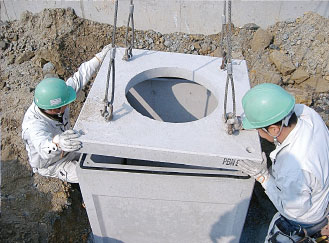

スラブを乗せます。
指等を挟まないようにお気を付け下さい。

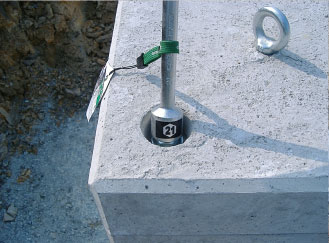

付属のTレンチで下部ブロックとスラブ
を固定します。
